单层绕组就是在每个定子槽内只嵌置一个线圈有效边的绕组,因而它的线圈总数只有电机总槽数的一半。单层绕组的优点是绕组线圈数少工艺比较简单;没有层间绝缘故槽的利用率提高;单层结构不会发生相间击穿故障等。缺点则是绕组产生的电磁波形不够理想,电机的铁损和噪音都较大且起动性能也稍差,故单层绕组一般只用于小容量异步电动机中。单层绕组按照其线圈的形状和端接部分排列布置的不同,可分为链式绕组、交叉链式绕组、同心式绕组和交叉式同心绕组等几种绕组形式。
电动机一般应配有故障保护装置,如热保护装置、电动机电子保护器等,并根据电动机铭牌电流调整保护装置的整定值选择。如电动机负载较稳定,为了更好地保护电动机,可按电动机的实际工作电流来调整保护装置的整定值。电动机的实际工作电流可在电动机负载运转时,用钳形电流表直接测定。

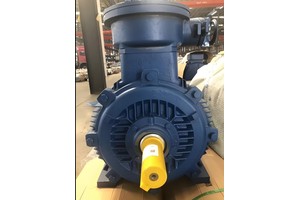

三相异步电动机由固定的定子和旋转的转子两个基本部分组成,转子装在定子内腔里,借助轴承被支撑在两个端盖上。为了转子能在定子内自由转动,定子和转子之问有一间隙,称为气隙。电动机的气隙是一个非常重要的参数,其大小及对称性等对电动机的性能有很大影响。
机座又称机壳,它的主要作用是支撑定子铁心,同时也承受整个电动机负载运行时产生的反作用力,运行时由于内部损耗所产生的热量也是通过机座向外散发。中、小型电动机的机座一般采用铸铁制成。大型电动机因机身较大浇注不便,常用钢板焊接成型。
转子铁心也是电动机磁路的一部分,也是用硅钢片叠成。与定子铁心冲片不同的是,转子铁心冲片是在冲片的外圆上开槽,叠装后的转子铁心外圆柱面上均匀地形成许多形状相同的槽,用以放置转子绕组。
断路处理方法
⑴断路在端部时,连接好后焊牢,包上绝缘材料,套上绝缘管,绑扎好,再烘干。
⑵绕组由于匝间、相间短路和接地等原因而造成绕组严重烧焦的一般应更换新绕组。
⑶对断路点在槽内的,属少量断点的做应急处理,采用分组淘汰法找出断点,并在绕组断部将其连接好并绝缘合格后使用。
⑷对笼形转子断笼的可采用焊接法、冷接法或换条法修复。
